Instalacija Solarnih Panela: Kompletni Vodič kroz Proces u 2025.

Dio 3 od 5 u seriji o solarnim panelima

Instalacija solarnih panela složen je proces koji zahtijeva pažljivo planiranje, stručnu izvedbu i pridržavanje važećih propisa. Uspješna instalacija osigurava optimalne performanse, sigurnost i dugovječnost vašeg solarnog sustava. Ovaj detaljni vodič provest će vas kroz sve faze instalacije, od početne analize do konačnog uključenja u mrežu.

Povezano čitanje: Tipovi Solarnih Panela: Kompletni Vodič – Odaberite pravi tip panela prije planiranja instalacije.

Pregled Procesa Instalacije

Profesionalna instalacija solarnih panela prolazi kroz nekoliko ključnih faza:

1. Početna analiza i procjena
2. Projektiranje sustava
3. Pribavljanje dozvola
4. Nabava opreme
5. Priprema lokacije
6. Montaža opreme
7. Električno povezivanje
8. Testiranje i puštanje u rad
9. Priključenje na mrežu

Svaka faza ima svoje specifičnosti i zahtijeva određenu ekspertizu, što čini profesionalnu instalaciju preporučljivom opcijom.

Faza 1: Početna Analiza i Procjena Lokacije

Pregled Krovne Strukture

Strukturalna Analiza Prva i najvažnija provjera odnosi se na nosivost krova:

• Starost krova: Krovovi stariji od 15 godina mogu zahtijevati pojačanje
• Materijal krova: Crijep, lim, eternit – svaki zahtijeva specifičan pristup
• Konstrukcija: Drvena ili čelična konstrukcija krovišta
• Nosivost: Standardno 25-30 kg/m² dodatno opterećenje

Geometrija Krova

• Orijentacija: Idealno jug (180°), prihvatljivo JI-JZ (135°-225°)
• Nagib: Optimalno 30-35° za Hrvatsku
• Površina: Minimalno 20 m² za praktičnu instalaciju
• Oblici krovova: Dvostrešni, jednostrešni, ravni krovovi

Analiza Sjencanja

Identifikacija Izvora Sjene

• Objekti: Susjedne zgrade, dimnjaci, ventilacije
• Vegetacija: Stabla, grmlje (uzeti u obzir rast)
• Topografija: Brežuljci, brdoviti teren
• Infrastruktura: Stupovi, antene, solari

Provjera Sjencanja Kroz Godinu

• Zimsko sjencanje: Kritično razdoblje (nisko sunce)
• Ljetno sjencanje: Visoko sunce, kratka sjena
• Tools: Solmetric SunEye, Solar Pathfinder
• Software: PVSyst, HelioScope, Aurora

Kvantificiranje Gubitaka

• Minimalno sjencanje: <5% gubitaka godišnje
• Umjereno sjencanje: 5-15% gubitaka
• Teško sjencanje: >15% gubitaka (razmisliti o optimizatorima)

Električna Infrastruktura

Pregled Postojeće Instalacije

• Glavni električni ormar: Lokacija i kapacitet
• Osigurači/prekidači: Dostupni kapacitet
• Uzemljenje: Postojeći sustav uzemljenja
• Brojila: Tip i lokacija postojećeg brojila

Priključna Snaga i Mrežni Uvjeti

• Dostupna snaga: Provjera s HEP-om
• Kvaliteta napona: Stabilnost mrežnog napona
• Faze: Jednofazni ili trofazni priključak
• Lokacija: Udaljenost od transformatora

Faza 2: Projektiranje Solarnog Sustava

Dimenzioniranje Sustava

Analiza Potrošnje Energije Detaljno proučavanje računa za električnu energiju:

• Godišnja potrošnja: kWh ukupno
• Mjesečne varijacije: Sezonske promjene potrošnje
• Satni profili: Kad se najviše troši energija
• Buduće potrebe: Planovi za povećanje potrošnje

Izračun Optimalne Veličine

Primjer kalkulacije:
- Godišnja potrošnja: 4.500 kWh
- Lokacija: Zagreb (1.350 kWh/kWp godišnje)
- Potrebna snaga: 4.500 ÷ 1.350 = 3,3 kWp
- Preporučena instalacija: 4 kWp (buffer za gubitke)

Odabir Opreme

Solarni Paneli Odabir na temelju analize iz prethodnog članka o tipovima panela:

• Snaga po panelu: Tipično 300-420W
• Broj panela: Ovisno o ukupnoj snazi
• Raspored: Optimizacija prema dostupnom prostoru

Inverter Ključna komponenta sustava:

• String invertori: Ekonomično za jednostavne krovove
• Power optimizatori: Za složene uvjete sjencanja
• Mikro inverteri: Maksimalne performanse po panelu

Montažni Sustav

• Tip krova: Specifični sustav za svaki tip krova
• Materijal: Aluminij ili nehrđajući čelik
• Certifikacija: CE označavanje i static load tests

CAD Projektiranje i Vizualizacija

3D Modeliranje

• Precizni nacrti: AutoCAD, SketchUp
• Vizualizacija: Kako će sustav izgledati
• Optimizacija: Najbolji raspored panela

Električna Shema

• DC strana: Serijsko-paralelno povezivanje panela
• AC strana: Povezivanje s kućnom instalacijom
• Zaštita: Osigurači, rastavljači, zaštita od prenapona

Faza 3: Pribavljanje Dozvola i Suglasnosti

Potrebna Dokumentacija u Hrvatskoj

Građevinska Dozvola

• Kada je potrebna: Sustavi >10kW ili posebni uvjeti
• Dokumenti: Glavni projekt, lokacijska dozvola
• Procedure: Gradski/općinski ured
• Trajanje: 30-90 dana

Elektroenergetska Suglasnost HEP Elektra suglasnost (obavezno):

• Dokumenti: Tehnički opis, električna shema
• Procedure: Online ili pisano
• Trajanje: 15-30 dana
• Troškovi: 200-500 kn ovisno o snazi

Ostali Dokumenti

• Izjava o sukladnosti CE (za opremu)
• Tehnička dokumentacija sustava
• Geodetski snimak (za veće sustave)
• Građevinska dozvola objekta

Postupak Net Meterininga

Prijava HEP-u

• Status malenog proizvođača: Do 10,8kW
• Dokumentacija: Tehnička dokumentacija, izvještaj o mjerenjima
• Ugovor o otkupu: Cijena otkupa viška energije
• Novo brojilo: Dvorsmjerno brojilo

Faza 4: Priprema za Instalaciju

Nabava Opreme

Provjera Kvalitete

• Certifikati: IEC, TÜV, UL certifikacije
• Jamstva: Proizvod (2-12 god), performanse (20-25 god)
• Tier 1 paneli: Bloomberg NEF lista
• Lokalna dostupnost: Servis i rezervni dijelovi

Logistika Dostave

• Termine dostave: Sinkronizacija s instalacijom
• Rukovanje: Oprema je krhka, pažljivo rukovanje
• Skladištenje: Suho, sigurno mjesto
• Inspekcija: Provjera šteta pri dostavi

Priprema Radne Ekipe

Certificirani Instalatori

• Licence: HGK ili HOK licence
• Osposobljavanje: Proizvođači opreme
• Iskustvo: Reference prethodnih instalacija
• Osiguranje: Profesionalna odgovornost

Alat i Oprema

• Specijalizirani alat: DC tester, isolation tester
• Sigurnosna oprema: Pojasevi, kacige, rukavice
• Montažni alat: Bušilice, odvijači, ključevi
• Mjerička oprema: Multimetri, klješta

Faza 5: Instalacija – Dan po Dan

Dan 1: Montaža Nosive Konstrukcije

Jutro – Priprema (7:00-9:00)

• Dostava materijala na lokaciju
• Postavljanje sigurnosnih ograđenja
• Provjera vremenskih uvjeta
• Briefing ekipe o sigurnosti

Označavanje Pozicija (9:00-11:00)

• Mjerenje i označavanje pozicija kuka
• Provjera s projektom
• Detekcija instalacija u krovu
• Prilagodba prema stvarnim uvjetima

Montaža Kuka (11:00-16:00)

• Bušenje rupa prema specifikaciji
• Ugradnja kuka ili šrafova
• Brtvljenje svih prodora
• Provjera čvrstoće svake točke

Montaža Šina (16:00-17:00)

• Postavljanje aluminijskih šina
• Poravnavanje i učvršćivanje
• Provjera razina i razmaka
• Priprema za sljedeći dan

Dan 2: Montaža Panela i DC Ožičenja

Postavljanje Panela (8:00-12:00)

• Transport panela na krov (pažljivo!)
• Postavljanje u dizajnirane pozicije
• Pričvršćivanje klema
• Provjera da nema oštećenja

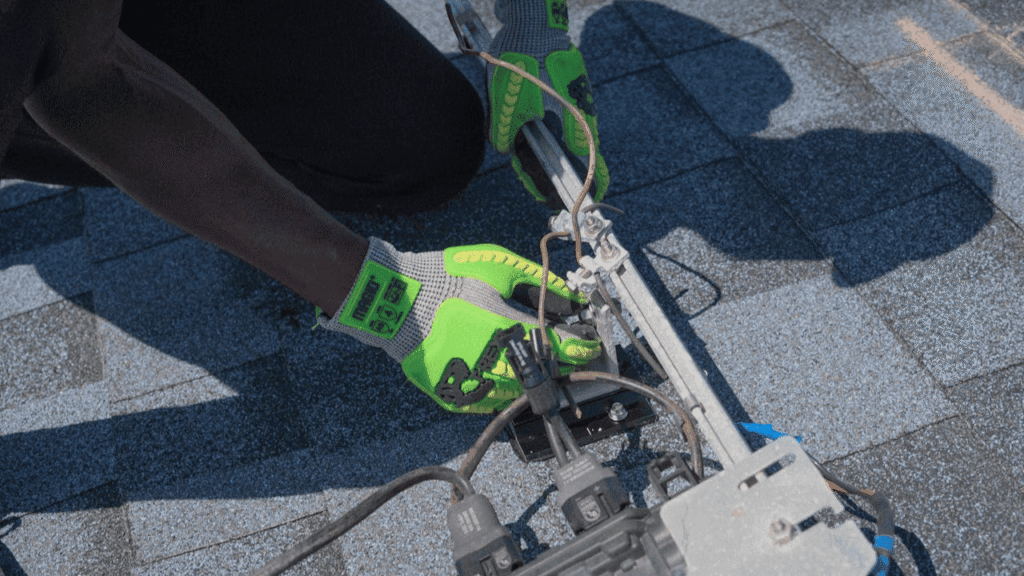

DC Ožičenje (12:00-16:00)

• Povezivanje panela u stringove
• Polaganje DC kabela
• Povezivanje MC4 konektora
• Označavanje svih veza

Montaža Invertera (16:00-17:00)

• Odabir lokacije (hladno, pristupačno)
• Montaža na zid ili stalak
• Povezivanje DC kabela
• Priprema za AC povezivanje

Dan 3: Električno Dovršavanje i Testiranje

AC Povezivanje (8:00-11:00)

• Povezivanje invertera s AC razvodom
• Ugradnja rastavljača i zaštita
• Označavanje svih krugova
• Ažuriranje elektro sheme

Testiranje Sustava (11:00-15:00)

• DC mjerenja: Napon, struja stringova
• Izolacijski test: Sigurnost sustava
• Funkcionalni test: Rad invertera
• AC mjerenja: Izlazni napon i frekvencija

Dokumentacija (15:00-17:00)

• Fotografiranje instalacije
• Zapisnici mjerenja
• Priprema dokumentacije za HEP
• Briefing vlasnika

Faza 6: Puštanje u Rad i Priključenje

Finalna Provjera

Sigurnosne Provjere

• Uzemljenje: Kontinuitet zaštitnog vodiča
• Izolacija: Između DC i AC strane
• Polaritet: Ispravno povezivanje +/-
• Mehaničke veze: Čvrstoća svih veza

Performance Testing

• STC uvjeti: Test na standardnim uvjetima
• IV curve testing: Karakteristike stringova
• Thermal imaging: Provjera hot spotova
• Power measurement: Ukupna proizvodnja

Priključenje na Mrežu

HEP Postupak

1. Tehnička provjera: HEP tehničar na terenu
2. Zamjena brojila: Novo dvorsmjerno brojilo
3. Testiranje: Verifikacija rada sustava
4. Aktivacija: Uključenje net meterininga

Dokumentacija za Vlasnika

• Jamstveni listovi: Za sve komponente
• Upute za rad: Osnovno rukovanje
• Kontakt informacije: Servis i podrška
• Monitoring pristup: Username i password

Specifičnosti za Različite Tipove Krovova

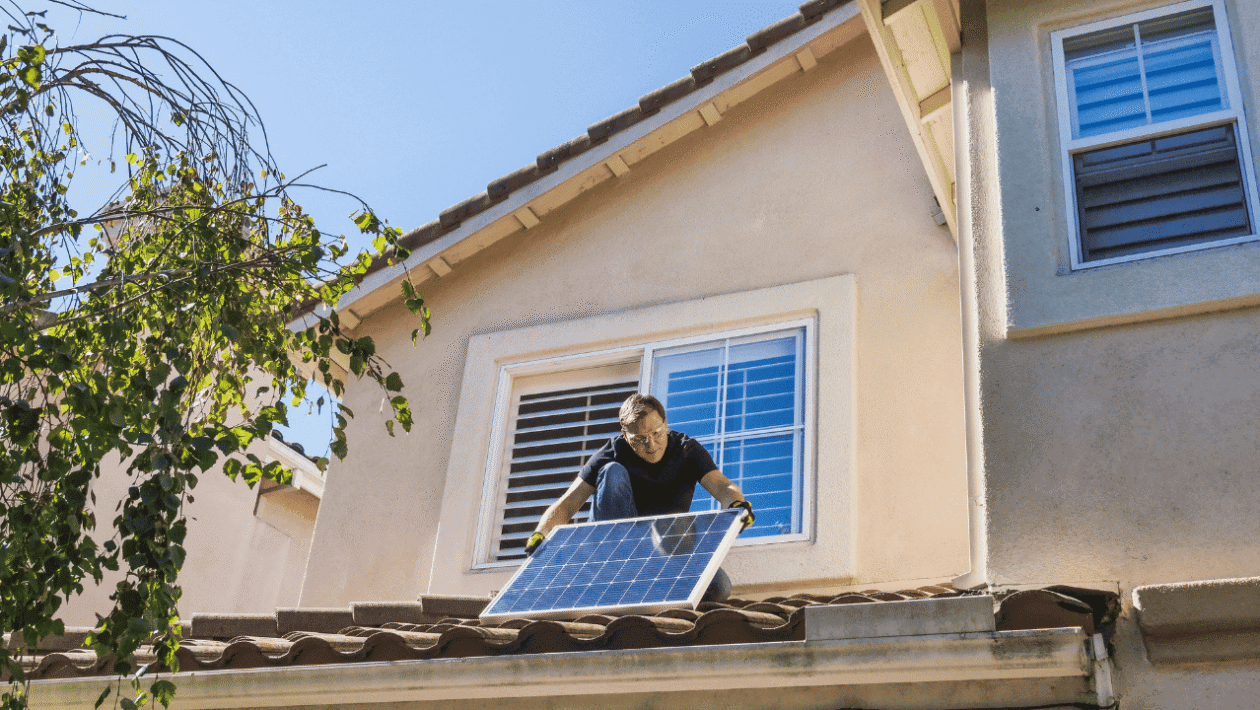

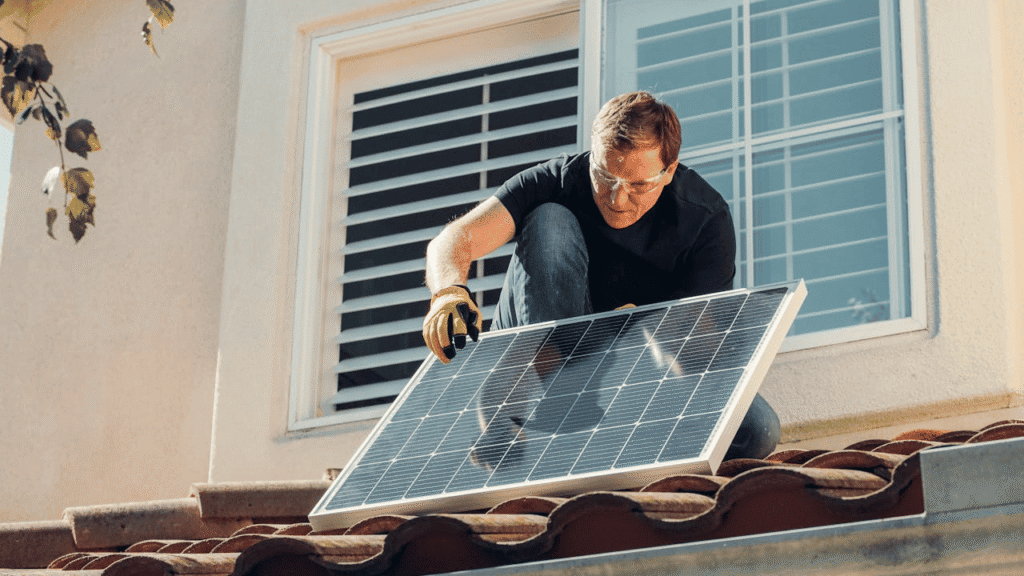

Crijepni Krovovi

Zaštićena Montaža

• Kuke za crijep: Specijalni krovni kuke
• Brtvljenje: EPDM ili butyl brtve
• Flashing: Aluminijski ili čelični
• Ventilacija: Održavanje prirodne ventilacije

Postupak Montaže

1. Označavanje pozicija kuka
2. Podizanje crijepa
3. Bušenje kroz daske u rožnice
4. Postavljanje kuka s brtvama
5. Povrat crijepa na mjesto

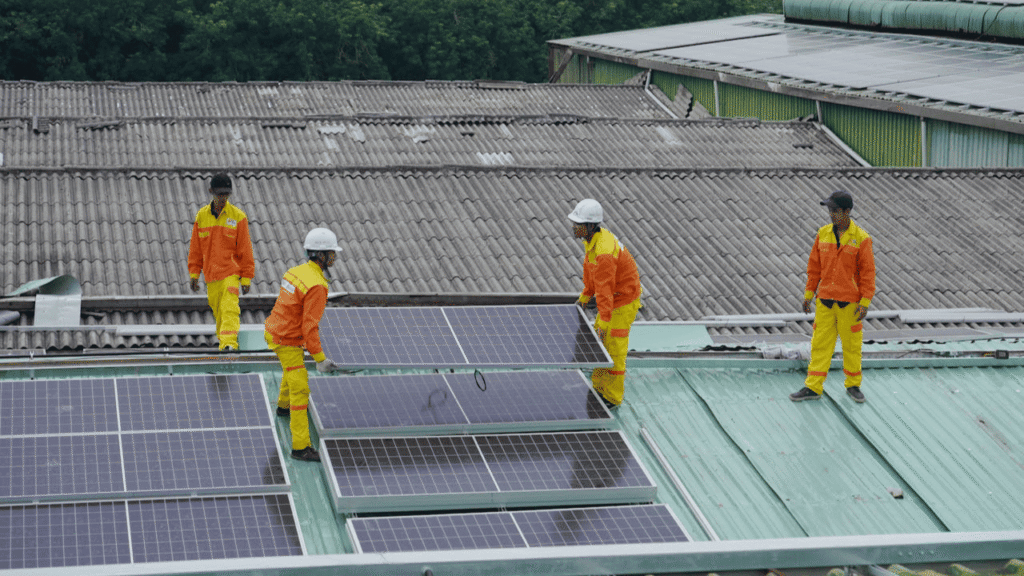

Limeni Krovovi

Trapezni Lim

• Sandwich paneli: Posebne kleme
• Falcovani lim: Kleme za falc
• Profiliranje: Prilagodba profilu lima
• Dilatacije: Poštovanje pokreta lima

Brtvljenje

• Strukturni silikon: Za trajne veze
• Butyl trake: Za pokretne dijelove
• Aluminijski flashing: Oko prodora
• EPDM membrane: Kompleksni prodori

Ravni Krovovi

Balastni Sustavi

• Bez prodora: Betonski blokovi
• Aerodinamika: Wind-load calculacije
• Nagib panela: 5-15° optimalno
• Pristupačnost: Ostavljanje prolaza

Penetracijski Sustavi

• Membrane: Pažljivo brtvljenje
• Hydroizolacija: Integracija s postojećom
• Odvodnja: Ne blokirati odvodnju
• Thermal bridging: Minimizacija

Sigurnost Pri Instalaciji

Rad na Visini

PPE – Personal Protective Equipment

• Kacige: EN 397 standard
• Sigurnosni pojasevi: EN 361
• Sigurnosna obuća: Protukliznа đonovi
• Rukavice: Za rad s oštrim objektima

Sistemi Osiguranja

• Privremene ograde: Oko ruba krova
• Sigurnosne mreže: Ispod radne zone
• Anchor points: Za pojaseve
• Ljestve: Siguran pristup krovu

Električna Sigurnost

DC Sigurnost

• Visoki napon: Do 1000V+ u velikim nizovima
• Arc flash: Opasnost od luka
• Isolacija: Provjera prije rada
• Označavanje: Svih DC komponenti

Rad s Mrežom

• Iskapčanje: Glavnog prekidača
• Lock-out: Sprečavanje neovlaštenog ukapčanja
• Testiranje: Provjera odsutnosti napona
• Qualified persons: Samo licencirani električari

Najčešći Problemi Pri Instalaciji

Strukturalni Problemi

Problemi s Krovom

• Trula konstrukcija: Potrebna pojačanja
• Nedovoljna nosivost: Statički proračun
• Pokretni dijelovi: Dilatacije krova
• Postojeća oštećenja: Popravci prije instalacije

Rješenja

• Ojačanje rožnica: Dodatni nosači
• Redistribucija opterećenja: Više točaka oslonca
• Structural engineer: Stručna procjena
• Insurance: Provjera pokrivenosti

Električki Problemi

Kapacitet Priključka

• Premala snaga: Upgrade priključka
• Stara instalacija: Potrebe modernizacije
• Kvaliteta napona: Stabilizatori
• Faze: Balansiranje opterećenja

Rješenja

• HEP zahtjev: Za veći priključak
• Elektroinstalacija: Modernizacija
• Power management: Pametan inverter
• Faze balancing: Trofazni inverter

Regulatorni Problemi

Dozvole i Suglasnosti

• Zakašnjele dozvole: Planiranje vremena
• Promjene propisa: Ažuriranje dokumentacije
• Komunalni uvjeti: Lokalne specifikacije
• Heritage zones: Posebni uvjeti

Troškovi Instalacije

Struktura Troškova

Labor (20-30% ukupnih troškova)

• Projektiranje: 5-8%
• Montaža: 15-20%
• Električni radovi: 5-7%
• Commissioning: 2-3%

Ostali troškovi (10-15%)

• Dozvole: 1-2%
• Scaffolding: 2-4%
• Transport: 1-2%
• Contingency: 5-7%

Faktori koji Utječu na Cijenu

Složenost Krova

• Jednostavan krov: Standard pricing
• Kompleksan krov: +10-20%
• Visok krov: +5-10%
• Teško dostupan: +15-25%

Veličina Sustava

• <5kW: Najviša cijena po kW
• 5-10kW: Standard pricing
• 10+kW: Economies of scale

Lokacija

• Urbane zone: Standard
• Ruralne zone: +5-10% (transport)
• Otoci: +15-30%

Post-Instalacijski Postupci

Monitoring i Performanse

Početno Praćenje

• Prvi tjedan: Dnevno praćenje
• Prvi mjesec: Týdno praćenje
• Nakon toga: Mjesečno praćenje

Performance Ratio

• Očekivana vrijednost: 80-85%
• Dobra vrijednost: >85%
• Problemska vrijednost: <75%

Održavanje i Servisi

Preventivno Održavanje

• Godišnji pregled: Profesionalni servis
• Čišćenje: Prema potrebi
• Monitoring: Kontinuirano praćenje
• Dokumentacija: Vođenje dnevnika

Sljedeće čitanje: Troškovi i Financiranje Solarnih Panela – Detaljno o ekonomskim aspektima

Zaključak

Uspješna instalacija solarnih panela rezultat je pažljivog planiranja, stručne izvedbe i poštovanja svih sigurnosnih i regulatornih zahtjeva. Ključni faktori uspjeha uključuju:

Temeljita priprema:

• Detaljnu analizu lokacije
• Kvalitetno projektiranje
• Pribavljanje svih potrebnih dozvola

Profesionalna izvedba:

• Certificirani instalatori
• Kvalitetna oprema
• Poštovanje sigurnosnih procedura

Pravilno dovršavanje:

• Temeljito testiranje
• Potpuna dokumentacija
• Edukacija vlasnika

Investicija u profesionalnu instalaciju osigurava optimalne performanse, sigurnost i dugovječnost vašeg solarnog sustava kroz desetke godina rada.

---

Često Postavljena Pitanja o Instalaciji

Q: Koliko dugo traje instalacija solarnih panela? A: Tipična kućna instalacija (5kW) traje 2-3 dana, dok veći komerci sustavi mogu trajati 1-2 tjedna.

Q: Mogu li koristiti električnu energiju tijekom instalacije? A: Da, instalacija se obavlja uz minimalne prekide elektroenergetskog napajanja (obično nekoliko sati za priključenje).

Q: Što se događa ako se tijekom instalacije pokvari krov? A: Profesionalni instalatori imaju osiguranje koje pokriva eventualne štete nastale tijekom rada.

Q: Trebam li biti kod kuće tijekom instalacije? A: Preporuča se biti dostupan za komunikaciju, ali fizička prisutnost nije potrebna cijelo vrijeme.

Q: Kada ću moći koristiti sustav nakon instalacije? A: Nakon tehničke provjere i priključenja na mrežu (obično 1-2 tjedna nakon završetka montaže).

---

Ovaj članak je dio serije o solarnim panelima. Sljedeći članak pokriva troškove i opcije financiranja. Zadnje ažuriranje: Kolovoz 2025.
